1. Назначение и общие характеристики.

Устройство пожаротушения предназначено для автоматизированного выявления очагов возгораний и осуществления их тушения с оповещением находящихся в здании людей. Устройство состоит из типовых компонент, количество которых определяется исходя из площади и объема помещений, для защиты которых он предназначен. Устройство является «коробочным» решением, полностью подготовленным для развертывания на месте и использования. Гибкость решения обуславливается вариативностью размещения исполнительных модулей, которые можно перемещать в пределах помещения в период эксплуатации комплекта, размещать на стенах, потолке, и полу помещений, в напольных и навесных шкафах и стойках с оборудованием. Устройство может использоваться для защиты помещений с обособленной зоной размещения оборудования с дополнительным входом, а равно и произвольного количества помещений, отстоящих друг от друга на расстоянии не более 200 м, общим объемом, соответствующим защищаемому объему комплекта. В таком случае исполнительные модули распределяются по помещениям пропорционально их объему.

2. Требования к помещениям для установки.

Устройство пожаротушения должно устанавливаться в подготовленных помещениях, удовлетворяющих следующим требованиям:

• возможность полного блокирования доступа в помещение,
• двери из негорючих материалов либо обработанные составом, препятствующим горению,
• при наличии вентиляционного оборудования, оно должно иметь возможность для подключения кабелей для подачи сигнала о блокировании вентиляционных отверстий перед выпуском газа системы газового пожаротушения,
• высота потолков не более 4 м.

3. Компоненты устройства пожаротушения.

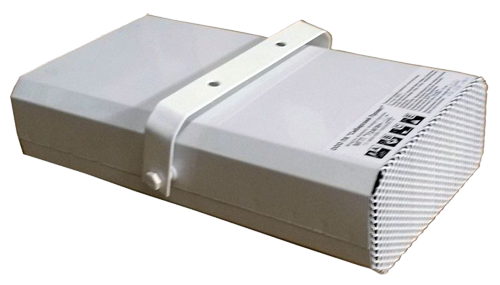

Модули газовые «Ураган-1.2», являющиеся основой поставляемой системы оптимизированы для пожаротушения в помещениях:

• серверных, архивов, расчётно-кассовых центров, депозитариев,
• трансформаторных, электрощитовых,
• исследовательских лабораториях и фондохранилищах.

Модули газовые «Ураган-1.2» характеризуются:

• отсутствием давления в корпусе модуля,
• отсутствие необходимости в трубной разводке,
• исключением из системы баллонов с высоким давлением,
• возможностью размещения на разных поверхностях помещений, шкафах, стойках.

Время выпуска газового огнетушащего вещества составляет всего 15 с. В модулях используется инновационная смесь газов «тёплый газ» (СО2 — 80% и N2 — 10%).

Масса модуля полная — не более 2,5 кг.

Защищаемый объем для тушения пожара подкласса А1, А2, класса В — 1,2 куб.м Характеристики цепи электропускового элемента — безопасный ток проверки цепи 0,028 А, ток срабатывания — не менее 0,12 А, электрическое сопротивление, 8…16 Ом

Управление осуществляется станцией Integral IP CX.

Основные особенности станции Integral IP CX:

• интегрированная плата с набором модулей, один разъем для расширения;
• до 4 адресных шлейфов в автономном режиме; до 2 адресных шлейфов при включении в сеть станций;
• до 1000 адресных элементов в автономном режиме; до 500 адресных элементов при включении в сеть станций;
• удаленный доступ для мониторинга и перепрограммирования через Internet и Intranet (защищенные соединения)
• интеграция в систему управления зданием по протоколам: OPC, BACnet, Modbus;
• управление пожаротушением, дымоудалением, вентиляцией и т.п.;
• подключение системы управления SecoLOG.

Станция Integral-IP CX обеспечивает подключение 2 кольцевых адресных шлейфов X-Line. Для расширения на станции имеется один свободный разъем. В этот разъем может быть установлен один из модулей расширения: B4-DAI2, B4-EIO, B4-USI, B6-LAN, B6-NET2-485.

Платформа Integral IP представляет собой новейшую систему пожарной сигнализации. Отличительными особенностями системы являются: полное аппаратное резервирование, расширенные кольцевые адресные шлейфы, надежное соединение модулей по Ethernet.

Основные компоненты Integral-IP:

• Integral X-Line — расширенный кольцевой адресный шлейф;
• Integral MAP — универсальный пульт управления;
• Integral LAN — сетевая структура пожарной сигнализации на базе протокола TCP/IP;
• Integral SW 7.x — универсальный пакет программного обеспечения.

Расширенный кольцевой адресный шлейф Integral X-Line

• до 250 адресных элементов в шлейфе;
• длина шлейфа до 3 500 м;
• выходы управления с защитой от отказов;
• возможность включения в шлейф адресных извещателей и модулей ввода-вывода, адресных сирен и строб-ламп, аспираторной системы ASD535 Airscreen;
• встроенный изолятор короткого замыкания в каждом кольцевом элементе;
• поддержка совместимости — подключение кольцевых элементов стандартного шлейфа.

Универсальный пульт управления Integral MAP

• расширенный дисплей: 6 строк, 40 символов в строке;
• соответствие всем требованиям EN 54-2:2006 (действующий общеевропейский стандарт безопасности);
• оперативное переключение между 4 языками пользователя;
• отображение тревог, неисправностей, отключений, активаций и других состояний элементов системы;
• свободно программируемые кнопки и индикаторы: 2 кнопки и 2 трехцветных индикатора.

Сетевая структура Integral LAN

• объединение до 4 000 станций в единую систему;
• технология Mesh-сети с поддержкой до 4 логических связей для одной станции;
• кольцевые, радиальные и перекрестные соединения;
• применение различных протоколов и смешанной топологии: стандартное соединение по RS-485, соединение по стандартному Ethernet, соединение по Integral LAN резервированное и нерезервированное;
• возможность использования существующих LAN объекта;
• удаленный доступ для мониторинга и перепрограммирования через Internet и Intranet (защищенные соединения).

Универсальный пакет ПО Integral SW 7.0

• поддержка всех компонентов системы Integral-IP: станций Integral-IP MX и Integral-IP CX, кольцевых адресных шлейфов Integral X-Line, пультов управления Integral MAP, сетевой технологии Integral LAN;
• единый Integral ApplicationCenter с общим интерфейсом пользователя для всех приложений;
• комплексная многоуровневая концепция лицензирования и определения прав пользователя для каждого отдельного компонента ПО;
• USB ключи защиты с уникальным номером для каждого пользователя, возможность идентификации пользователя;
• возможность чтения и редактирования данных, загруженных в действующую систему;
• централизованная загрузка данных в станции сети Integral LAN, включая операционную систему.

Для детекции возникновения пожара используются система адресной пожарной сигнализации Schrack Seconet.

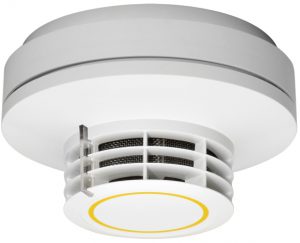

Сигнализация работает в режиме непрерывной самодиагностики и в режиме реального времени способна подавать сигналы о необходимости обслуживания и собственных неисправностях, что минимизирует вероятность неработоспособности системы в момент пожара. Сигнализация построена на базе супернадёжных комбинированных дымово-тепловых мультисенсорных извещателей (модель Schrack Seconet MTD 533X).

Функционал извещателя MTD 533X:

• оповещение о пожаре по наличию дыма или тепла, или дыма и тепла одновременно;
• дымовой блок с CUBUS-Nivellierung^® для автоматической адаптации под условия окружающей среды без дополнительной настройки;
• чувствительность к дыму и теплу регулируется согласно EN 54;
• температурозависимый анализ дыма;
• предупредительная сигнализация при 30%-ном и 75%-ном пороге тревоги
• двухуровневое распознавание загрязнения;
• встроенный изолятор короткого замыкания;
• регулировка порога тревоги для компенсации воздействия окружающей среды
• сигнализационный фильтр для снижения вероятности ложной тревоги;
• тревожный выход для внешних индикаторов;
• сообщение показателей времени работы / загрязнения.

Чувствительность датчика извещателя по EN 50291-1 — от 20 до 320 ppm.

Срок службы сенсора — 8 лет.

Датчики размещаются на требуемых местах в защищаемом помещении в соответствии с инструкцией к системе.

4. Принцип работы.

Система адресной пожарной сигнализации осуществляет сбор информации с датчиков, размещённых в защищаемых помещениях. Анализируются температура окружающей среды, наличие в воздухе взвесей различной этиологии, химический состав воздушной смеси. Данные мониторинга сопоставляются с моделями возникновения пожаров, и на этой основе делается вывод о вероятности наличия очага возгорания. В случае если вероятность наличия в любой из зон защищаемого помещения (помещений) начинает превышать критический уровень, система сигнализации подаёт команду на активацию станции управления газовым пожаротушением. Одновременно с этим может подаваться сигнал в объединённую систему пожарной сигнализации здания. Активируются локальные устройства оповещения персонала о немедленном выходе из помещения. Подсистема пожарной сигнализации детектирует наличие людей в зоне, в которой требуется осуществить тушение пожара. Подсистема пожарной сигнализации даёт команду на блокирование подачи воздуха системе вентиляции. После того как все люди покинули помещение, подсистема пожарной сигнализации даёт разрешение станции управления на запуск модулей.

Станция управления пожаротушением, получив команду на запуск модулей, определяет зону в которой необходимо осуществить тушение возгорания и подаёт на соответствующие размещённым там модулям контакты управляющей шины электрический импульс. После подачи электрического импульса на выводы концов электропускового элемента модуля пожаротушения, находящиеся в клеммной коробке, газогенерирующее устройство начинает генерировать газ, который проходя через фильтр очищается и охлаждается. Газ выпускается из двух противоположных торцов модуля. В атмосфере с высокой концентрацией огнетушащего газа происходит угасание пламени. После того, как подсистема пожарной сигнализации детектирует прекращение возгорания, подаётся команда на запуск процедуры дымоудаления.

5. Порядок подготовки устройства пожаротушения к работе.

1. Разместить извещатели MTD 533X на потолке помещения на расстоянии не более 0,35 м друг от друга и от стен и воздухонепроницаемых перегородок.
2. Разместить модули газовые «Ураган-1.2» по стенам, потолку и полу помещений, также допускается размещение в навесных и напольных шкафах и стойках с оборудованием. Предусмотреть свободное пространство для кратковременного (15 с) выпуска газового огнетушащего вещества температурой до 100°С.
3. Разместить станцию управления Integral IP CX на стене в доступном для обслуживания месте на расстоянии не менее 0,8 м от стен, перегородок, шкафов.
4. Разместить пульт управления Integral MAP в одном из защищаемых помещений в непосредственной близости от входа.
5. Соединить компоненты системы прилагаемыми коммутационными кабелями.
6. Подключить станцию управления Integral IP CX к системе управления вентиляцией.
7. Включить станцию управления Integral IP CX в электрическую сеть питания 220в 50Гц.
8. Произвести активацию комплекта оборудования системы газового пожаротушения путём нажатия кнопки «Включить» на пульте управления, система в течение 10 минут проведёт процедуру первичной самодиагностики.
9. Дождаться появления на мониторе пульта управления надписи «Система активирована» и включение светодиодного индикатора рядом со словом «Работа», система приведена в рабочее состояние.
10. Дальнейшую эксплуатацию производить в соответствии с инструкцией по эксплуатации системы.

6. Разновидности устройства.

Устройство «ТУШКАН» выпускается Поволжским Производственным Объединением «Автоматизированные Вычислительные Системы» в трёх модификациях: АВС ТУШКАН-100, АВС ТУШКАН-200 и АВС-ТУШКАН-500.

Ниже приведены сравнительные характеристики модификаций.
